OTDR

 OTDR de la serie X-350

Nuevos productos
OTDR

OTDR de la serie X-350

3,5" LCD FTF, capacitivo TP
Medida mínima: 2,5 m
USB tipo C
Batería de gran capacidad, 8 horas
Integración multifuncional: OTDR / LS / VFL / Linterna
Admite la salida de informes en formato PDF.
Diseño tipo palma, compacto y ligero.
Interfaz oculta, resistente a golpes y caídas.

  • Artículo No.:

    X-350

  • Origen del producto:

    CHINA

  • Color:

    grey

  • Puerto de embarque:

    Shanghai/Shenzhen/Guangzhou

  • Plazo de ejecución:

    3 working days
Contacte con nosotros
Detalles del producto

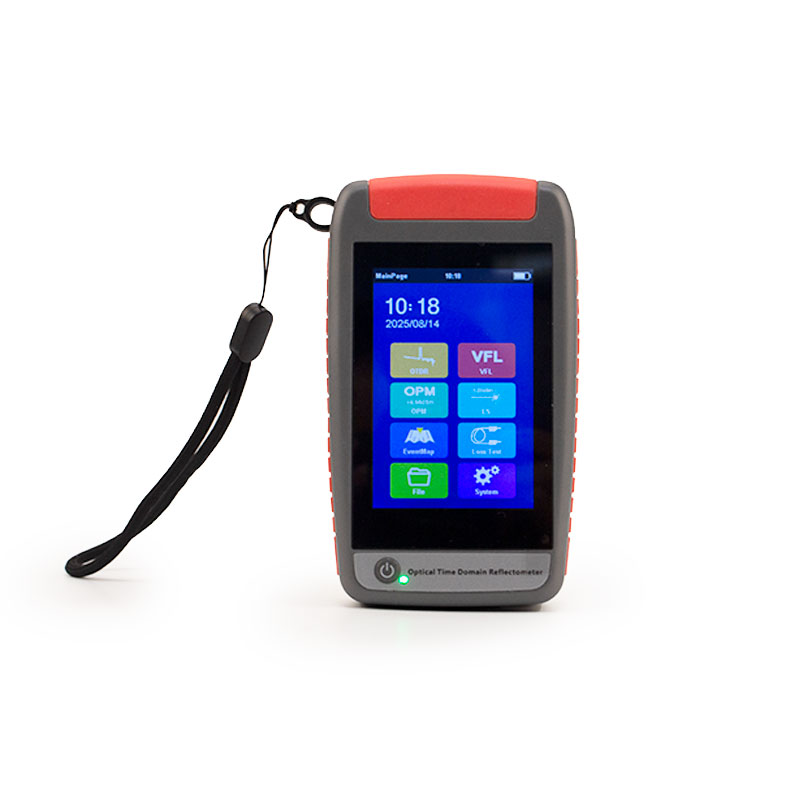

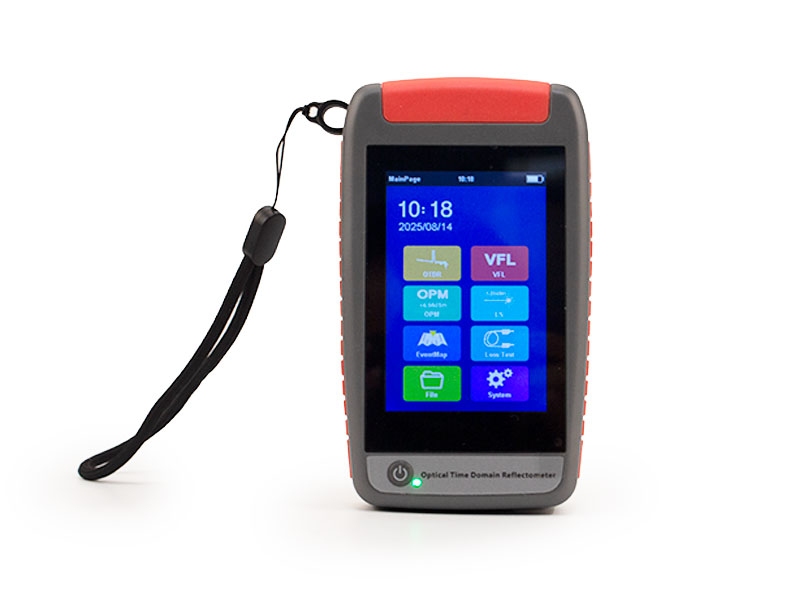

OTDR de la serie X-350

El OTDR de la serie X-350 se utiliza principalmente para medir la longitud, la pérdida, la pérdida promedio, la pérdida de retorno, la calidad de la conexión, etc., de diversos cables de fibra óptica. Cuenta con una función de protección óptica automática para evitar daños al módulo óptico. El modelo con filtro permite realizar pruebas en línea, con una potencia óptica máxima de 0 dBm. Su uso es muy extendido en la construcción, reparación de fallas, mantenimiento de líneas de fibra óptica, aceptación de proyectos, desarrollo y producción de sistemas de comunicación por fibra óptica, entre otros campos.
Incorpora una pantalla táctil capacitiva a color de 3,5 pulgadas, de fácil manejo. Integra ocho funciones, entre ellas OTDR, mapa de eventos, fuente de luz estable, medidor de potencia óptica, fuente de luz visible e iluminación. La configuración sencilla de parámetros y la medición inteligente simplifican y optimizan su funcionamiento. El modelo es compacto y ligero, lo que facilita su transporte. Su batería de gran capacidad garantiza hasta 8 horas de medición y 15 horas en modo de espera, lo que asegura su funcionamiento en pruebas de campo.


Características

  • 3,5" LCD FTF, capacitivo TP
  • Medida mínima: 2,5 m
  • USB tipo C
  • Batería de gran capacidad, 8 horas
  • Integración multifuncional: OTDR / LS / VFL / Linterna
  • Admite la salida de informes en formato PDF.
  • Diseño de palma, compacto y ligero.
  • Interfaz oculta, resistente a golpes y caídas.


Presupuesto


Tiempo óptico Dominio Reflectómetro

Módulo

X350-D22

X350- SF 1

X350- SF 2

X350- SF 3

X350- SF 4

X350- SF 5

Longitud de onda

1310/1550±20 nm

1 310±20nm

1550±20 Nuevo Méjico

1610±5 Nuevo Méjico

1625±5 Nuevo Méjico

1650±5 Nuevo Méjico

Dinámica rango

22/20 dB

22 dB

22 dB

22 dB

22 dB

22 dB

Tipo de fibra

G.652D

Evento muerto zona

2 metros

Zona de atenuación

8 metro

Medición rango

100m/500m/ 1 kilómetros /2 kilómetros /5 kilómetros / 10 kilómetros /20 kilómetros / 40 kilómetros /60 kilómetros /80 kilómetros

Ancho de pulso

5 ns / 10 ns /20 ns /50 ns / 100 ns /275 ns /500 ns / 1 a nosotros /2 a nosotros /5 a nosotros / 10 a nosotros

Exactitud

± ( Más de 1 m Muestreo intervalo +0. 005% incógnita medición rango )

Linealidad

±0 0,2 dB/dB

Muestra agujas

Máximo muestreo agujas ： 20000

Muestreo

resolución

25 centímetro ~8 metros

Pérdida resolución

0 0,001 dB

Rango resolución

0 0,001 m

Refractivo índice

1 .0000~2 0.0000

Reflexión

exactitud

±3 dB

Formato de archivo

Estándar lor archivo F formato

Seguridad nivel

OTDR/LS: Clase 2 ； VFL:C clase 3B

Temperatura/

humedad

Temperatura ambiente ： - 10 ℃ ~50 ℃ Temperatura ambiente de almacenamiento ： -40 ℃ ~+70 ℃ Humedad ： 0~90% (sin condensación)

Tamaño/peso

Tamaño ： 130x78x35 mm / peso ： 215 g ( incluir batería ）

OPM

LS

Otro

longitud de onda

850/1270/1300/1310/1490/1550 /1577/1610/1625/1650 nm

longitud de onda

OTDR

longitud de onda

VFL

( opcional ）

( Rojo ） 650 nm ： ≥10 mW

( Gre en ） 515 nm ： ≥10 mW

Rango

A:-70~+10 dBm B :-50~+26 dBm

Tipo láser

FP - LD/ DFB

Frecuencia

270 Hz/330 Hz/1 kHz/2 kHz

Fuerza

-5 dB metro ± 3 dB (Ajustar)

Batería

2000 mAh/3 0,7 V

Incertidumbre

±5%

Incertidumbre

±5%

Adaptador

USB( Tipo DO)

Conector

Universal

Conector

CAROLINA DEL SUR

Memoria

Interior≥400 Externo:SD



¿Por qué elegirnos?

1. Calidad de producto confiable

1) Fábrica con sistema de gestión de calidad ISO9001:2015.

2) Proceso estricto de control de calidad desde las materias primas hasta los productos terminados y el embalaje.

3) Pruebas y verificaciones al 100% del rendimiento y el embalaje de los productos antes de la entrega.


2. Servicio posventa satisfactorio

1) Soporte técnico de por vida. Si surge algún problema durante el uso, le ofreceremos orientación para solucionarlo.

2) Respuesta rápida. Por lo general, los clientes reciben nuestra respuesta en 1 hora, y como máximo en 10 horas.

3) Periodo de garantía de 24 meses. Durante el periodo de garantía, todas las reparaciones y reemplazos son gratuitos.

4) Coste razonable de reparación y sustitución. Según nuestra experiencia, la mayoría de los problemas se pueden solucionar mediante el menú de la máquina a través de nuestra guía remota, sin necesidad de reparación ni sustitución.


3. Líder tecnológico del sector

1) Más de 20 años de experiencia en el sector. Continuamos desarrollando y actualizando las nuevas tecnologías.

2) La última tecnología de alineación de núcleo a núcleo de fibra, estándar industrial de alto nivel. diseño.

3) Los diferentes tipos de empalmadoras de fusión cubren todas las aplicaciones de empalme de fibra.


4. Fuerte capacidad de producción

1) Cada año se producen más de 10.000 unidades de máquinas.

2) Suministramos productos a más de 90 países y zonas del mundo.


¡Esperamos sinceramente entablar una relación comercial con usted!
