mini otdr reflectómetro de dominio de tiempo óptico x30

Pequeño, ligero y portátil.

Función de encendido de luz roja con un clic

Pantalla táctil grande + teclas de acceso directo, fácil de operar

Diseño de carcasa sólida, a prueba de polvo y golpes.

  • Artículo No.:

    X-30
  • Origen del producto:

    CHINA
  • Color:

    Blue
  • Puerto de embarque:

    Shanghai/Shenzhen/Guangzhou
  • Plazo de ejecución:

    3 working days
Detalles del producto

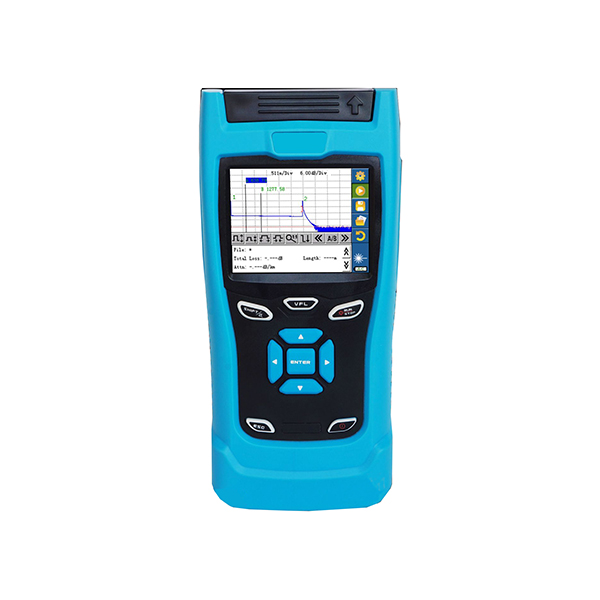

Mini OTDR X-30


Mini OTDR X-30 es un OTDR muy confiable y de buen rendimiento, puede medir con precisión la longitud de la fibra óptica, la atenuación de la transmisión de la fibra óptica, la atenuación del empalme y la ubicación de la falla, etc. Es ampliamente utilizado en el mantenimiento, construcción y monitoreo de líneas de cable. También es muy fácil de transportar debido a su pequeño tamaño y peso ligero.


Caracteristicas

  • S centro comercial, ligero y portátil
  • Función de encendido de luz roja con un clic
  • Pantalla táctil + teclado, fácil de operar
  • Diseño de carcasa sólida, a prueba de polvo y a prueba de golpes.
  • Admite el modo de suspensión automáticamente para ahorrar energía eléctrica.
  • Intercambio de datos de apoyo entre la tarjeta SD y la unidad flash USD
  • Software de análisis de PC compatible que genera el informe de prueba de forma rápida y efectiva
  • Batería de polímero de litio de gran capacidad que admite una operación de más de 10 horas.

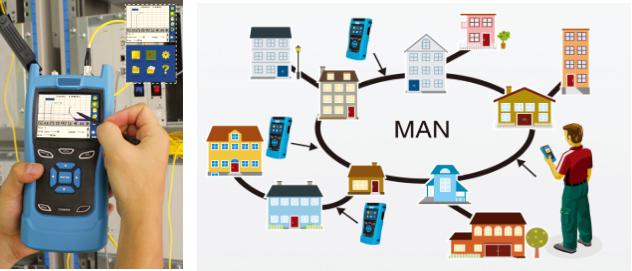

  • Ampliamente utilizado para la instalación, resolución de problemas, reconstrucción y mantenimiento de cables ópticos y fibras en diversos sistemas de comunicación, como la red de área metropolitana (MAN), la red de área amplia (WAN) y la CATV.


Presupuesto

T Especificaciones técnicas

Modelo

X-30-A

X-30-B

Longitud de onda (nm)

1310/1550

Rango dinámico (dB)

30 / / 28

32/30

Monitor

3.5 ’’ Pantalla táctil LCD TFT

Tipo de fuente de luz

LD

Interfaz óptica

FC / UPC (FC / SC opcional, UPC / APC opcional)

Rango de distancia (km)

0,3 1 3 5 5 10 30 60 60 120

Ancho de pulso (ns)

5 5 10 20 40 80 160 320 640 1280 2560 5120 10240 20480 Auto

Duración de la medición

15s 30s 1 minuto 2 minutos 3min

Evento zona ciega (m) 3

1,8 metro

1,8 metro

Atenuación zona ciega (m) 3

1 0 0 metro

1 0 0 metro

Incertidumbre distancia (m)

± (1 m + 5 × 10 -5 × distancia + intervalo de muestreo)

Almacenamiento de datos

60000 trazas de prueba

Interface de comunicación

USB

VFL

Longitud de onda

-

650nm

Potencia de salida (dBm)

-

-3

Distancia de prueba (km)

-

3

Prueba de comunicación óptica

NO


Especificaciones Gernerales

tamaño

220 (H) × 106 (W) × 6 0 (D) mm

Peso

0,88 kg

Temperatura

Temperatura de funcionamiento -10 ℃ a 50 ℃

Temperatura de memoria -40 ℃ a 70 ℃

Humedad relativa

0% a 95% (sin condensación)

Fuente de alimentación

Batería de Litio; conti nuous trabajando horas 10 horas

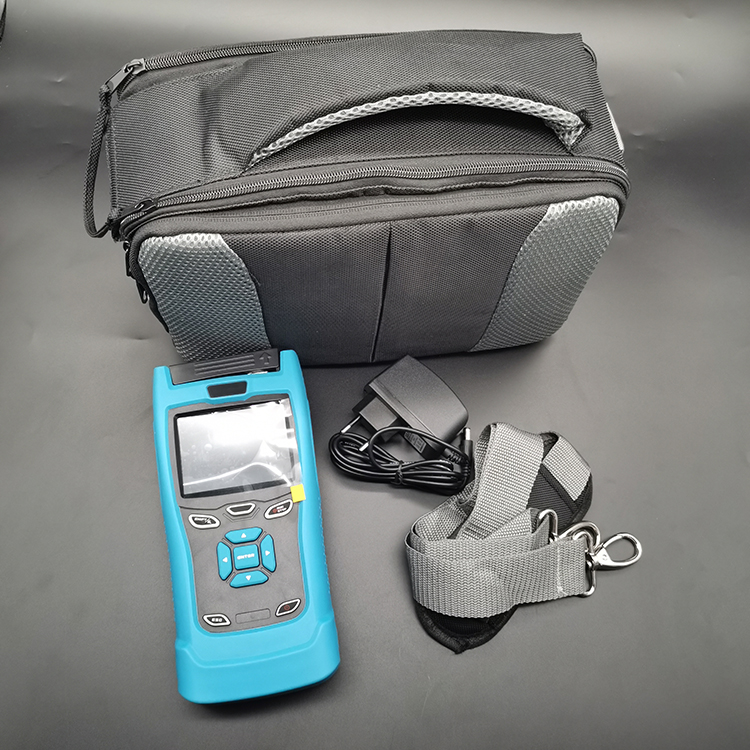

accesorios estandar

1 * OTDR

1 * bolsillo de transporte

1 * adaptador de corriente

1 * cable de alimentación

1 * correa

1 * manual de usuario



Por qué elegirnos

1) Calidad de producto confiable

1) Fábrica con ISO9001: sistema de gestión de calidad 2015.

2) Proceso estricto de control de calidad desde materiales hasta productos terminados y paquetes.

3) 100% de prueba y verificación del rendimiento de los productos y el paquete antes de la entrega.


2) Servicio postventa satisfactorio

1) Soporte técnico de por vida. Cualquier problema durante el uso, le ofreceremos orientación para resolver el problema.

2) retroalimentación rápida. Por lo general, los clientes pueden obtener nuestra respuesta dentro de 1 hora, lo último no será más de 10 horas.

3) período de garantía de 24 meses. Dentro del período de garantía, todas las reparaciones y reemplazos son gratuitos.

4) Costo razonable de reparación y amp; reemplazo. Según nuestra experiencia, la mayoría de los problemas podrían resolverse mediante la operación del menú de la máquina a través de nuestra guía remota, no es necesario repararlos ni reemplazarlos.


3) Líder en tecnología industrial

1) Más de 20 años de experiencia en el campo. Seguir desarrollando & amp; actualización de nueva tecnología.

2) La última tecnología de alineación de núcleo de fibra a núcleo, estándar industrial de alto nivel diseño.

3) Los empalmadores de fusión de diferentes tipos cubren todas las aplicaciones de empalme de fibra.


4) Fuerte capacidad de producción

1) Se producen más de 10,000 unidades de máquinas cada año.

2) Suministrar productos a más de 50 países y zonas del mundo.

3) OEM / ODM está disponible.


¡Esperamos sinceramente construir una relación comercial con usted!


solicite una cotización gratis

ahora los productos y servicios de Shinho se aplican ampliamente a la ingeniería de comunicaciones, redes domésticas, producción de dispositivos ópticos, investigación científica, etc. Se exportan a Europa, Norteamérica, África, Sudamérica y otros países asiáticos. Cualquier consulta, no dude en contactar con nosotros!
