Productos
Página de inicio

instrumento de prueba de fibra

otdr de mano multifunción x2100

Categorías

Nuevos productos

otdr de mano multifunción x2100

Hay varios rangos de longitud de onda y dinámicos disponibles.

Botón físico sólido y sensible al tacto, diseño robusto

Excelente para mediciones de corto alcance, zona muerta: 0.8 m / 4 m

Resolución máxima de muestreo: 5 cm

VFL, medidor de potencia, fuente láser, GPS, Wifi / Bluetooth, IOT son opcionales

  • Artículo No.:

    X2100
  • Color:

    Standard
Detalles del producto

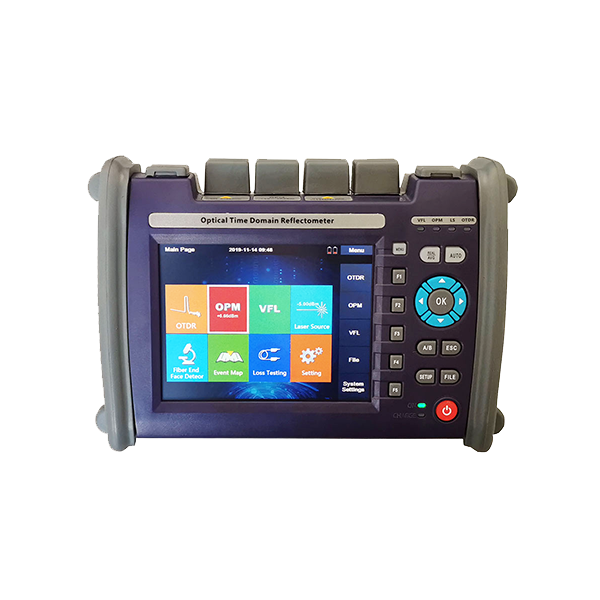

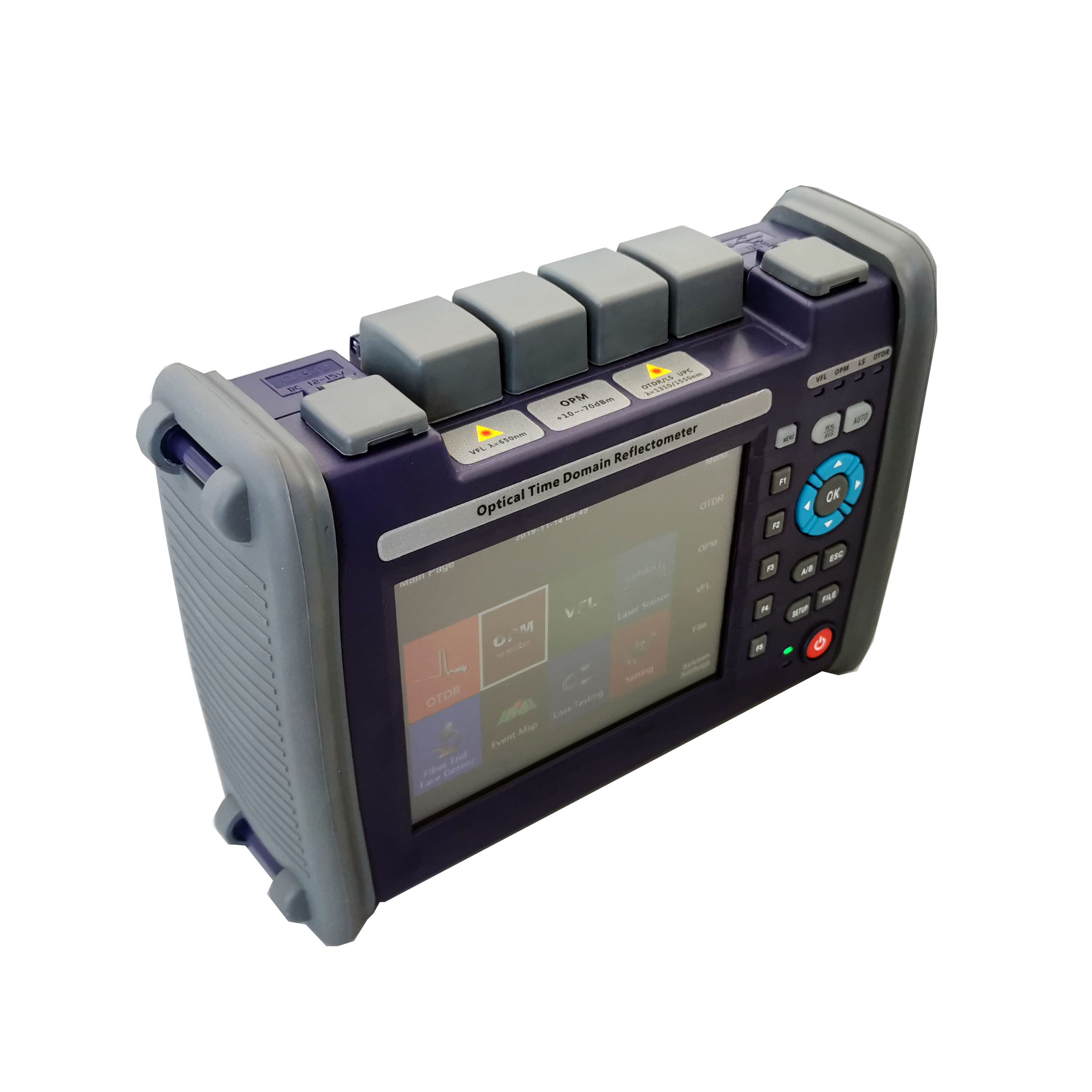

Serie multifunción OTDR X-2100


La serie OTDR de la serie X-2100 se fabrica con paciencia y cuidado, siguiendo las normas nacionales. estándares para combinar la rica experiencia y la tecnología moderna, sujeto a estrictas pruebas mecánicas, electrónicas y ópticas y garantía de calidad; en Por otro lado, el nuevo diseño hace que X-2100 sea más inteligente y compacto y de múltiples fines. Si desea detectar la capa de enlace en la construcción e instalación de red óptica o proceder a un mantenimiento eficiente y resolución de problemas, X-2100 puede ser su mejor asistente.

Caracteristicas

  • Hay varios rangos de longitud de onda y dinámicos disponibles.
  • El botón físico sensible al tacto y sólido funciona en conjunto para una experiencia de usuario perfecta
  • Excelente para mediciones de corto alcance, zona muerta: 0.8 m / 4 m
  • Resolución máxima de muestreo: 5 cm
  • Admite múltiples funciones de análisis en los resultados de las pruebas: pérdida de retorno de segmento, pérdida de retorno de punto de evento, comparación de curvas múltiples, capturas de pantalla rápidas.

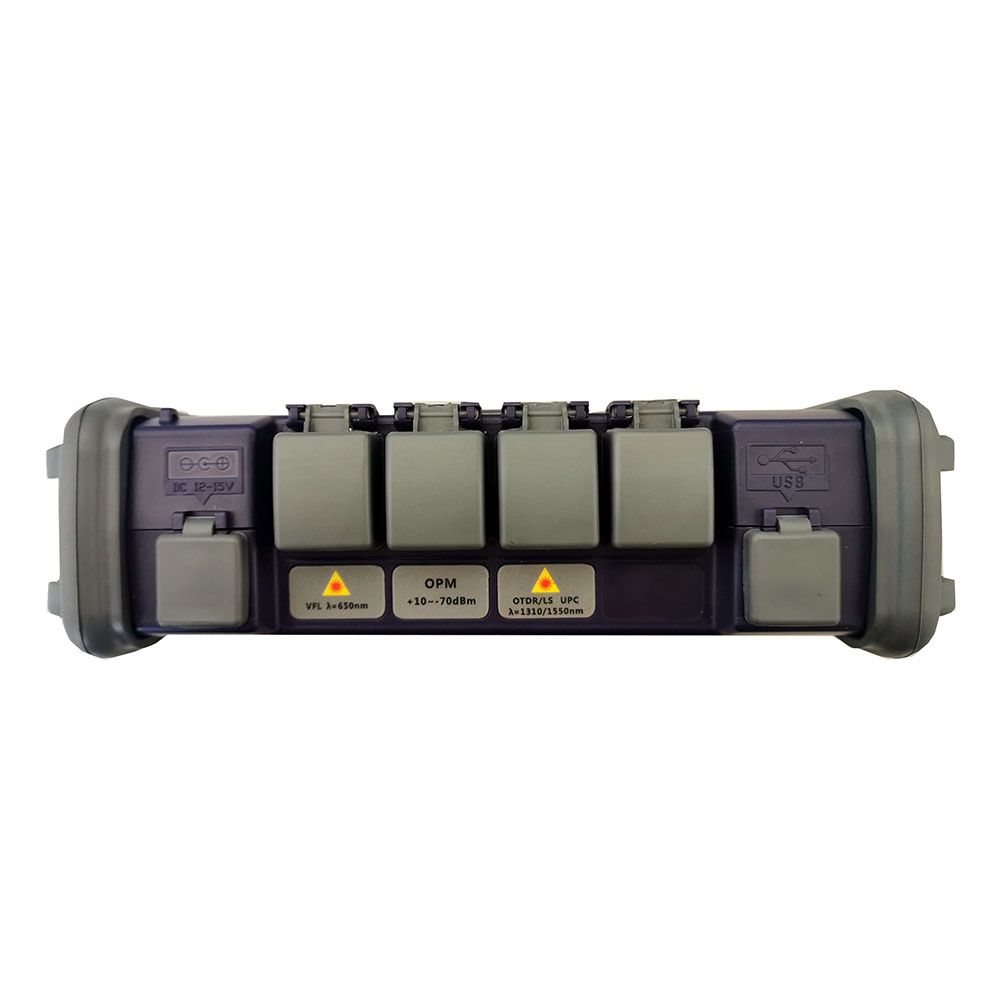

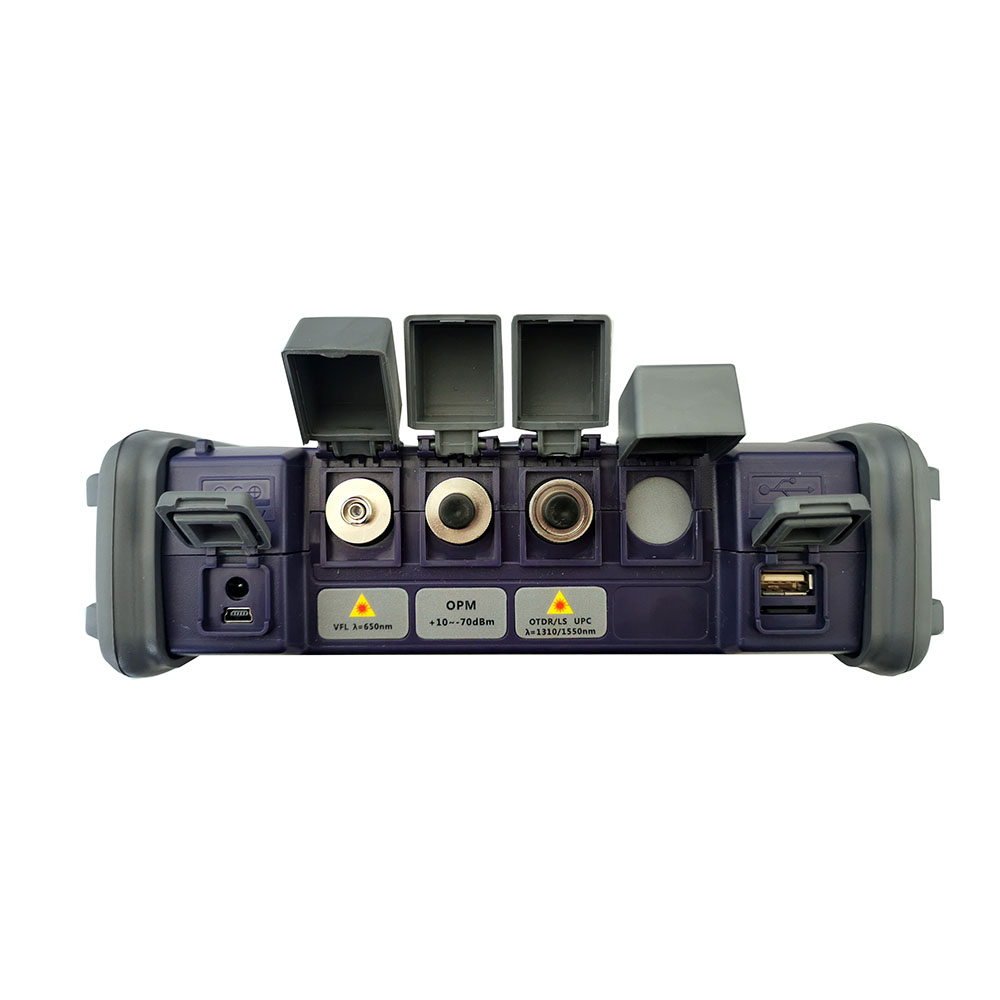

  • Completa interfaz de datos de usuario USB (Tipo A), MINI USB, tarjeta SD.
  • VFL, medidor de potencia, fuente láser, GPS, Wifi / Bluetooth, IOT son opcionales.
  • Diseño GUI fácil de usar, fácil de operar.


Aplicaciones

  • Prueba FTTX con redes PON
  • Prueba de red de CATV
  • Prueba de red de acceso
  • Prueba de red LAN
  • Pruebas de red de metro
  • Pruebas de laboratorio y fábrica.
  • Solución de problemas de fibra en vivo


Presupuesto

Longitud de onda Max : 4 4

Modo singular

Multimodo

1310nm 1550nm 1625nm 1650nm

850nm 1300nm

Rango Dinámico (dB)

26 ~ 42dB

28dB / 30dB

Zona muerta de evento / atenuación

0.8m / 4m

1.2m / 5m

Resolución mínima de muestreo

0. 0 0 5m

Punto de muestreo máximo

256 000

linealidad

0.05dB / dB

Resolución de pérdida

0.001dB

Resolución de distancia

0.01m

Distancia exactitud

± (1m + Distancia × 3 × 10 -5 + Resolución de muestreo) Independientemente del índice de refracción

Memoria

& gt; 100000

yo interfaz

USB Escribe un × 1 Tipo B × 1

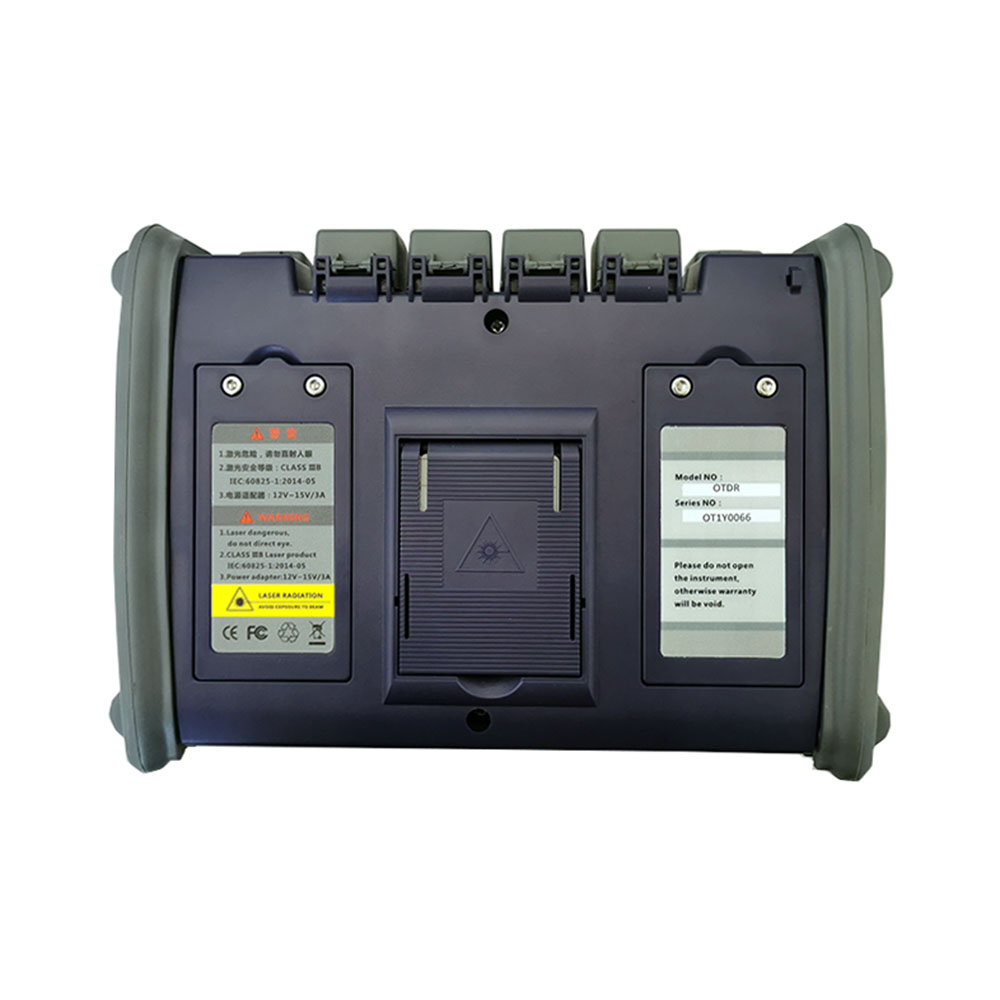

Batería

Capacidad de la batería individual 7.4V / 2500mAh Los dos estándar

T temperatura

mi temperatura ambiente - 10 ℃ ~ + 50 ℃ Temperatura de almacenamiento - 20 ℃ ~ + 7 0 0

Humedad

≤95% Sin condensación

Tamaño/ W ocho

215 × 1 55 × 68 mm / 1 .1 kg incluso batería


Módulos opcionales

Módulo

Parámetro

Nota

VFL

1-20mW

10mW por defecto

OPM

Opcion A -10dBm ~ -70dBm; Opcion B + 23dBm ~ -50dBm

Opción A por defecto

Fuente láser

Salida -5dBm ± 2dB Frecuencia CW / 270Hz / 1KHz / 2KHz

GPS / GNSS

Personalizado

WiFi / Bluetooth

Personalizado

Módulo IOT

Personalizado


Cualquier duda, no dudes en contactarnos!


solicite una cotización gratis

ahora los productos y servicios de Shinho se aplican ampliamente a la ingeniería de comunicaciones, redes domésticas, producción de dispositivos ópticos, investigación científica, etc. Se exportan a Europa, Norteamérica, África, Sudamérica y otros países asiáticos. Cualquier consulta, no dude en contactar con nosotros!
