portátil monomodo multimodo otdr x50

Diseño integrado, inteligente y resistente.

Nivel de protección IP65, exterior mejorado

Pantalla LCD antirreflejos de 7 pulgadas

El módulo de prueba en línea PON (1625 nm) es opcional

El módulo de prueba MMF (850 / 1300nm) es opcional

Admite visualización y entrada en varios idiomas


  • Artículo No.:

    XHO5000
  • Color:

    Yellow
Detalles del producto

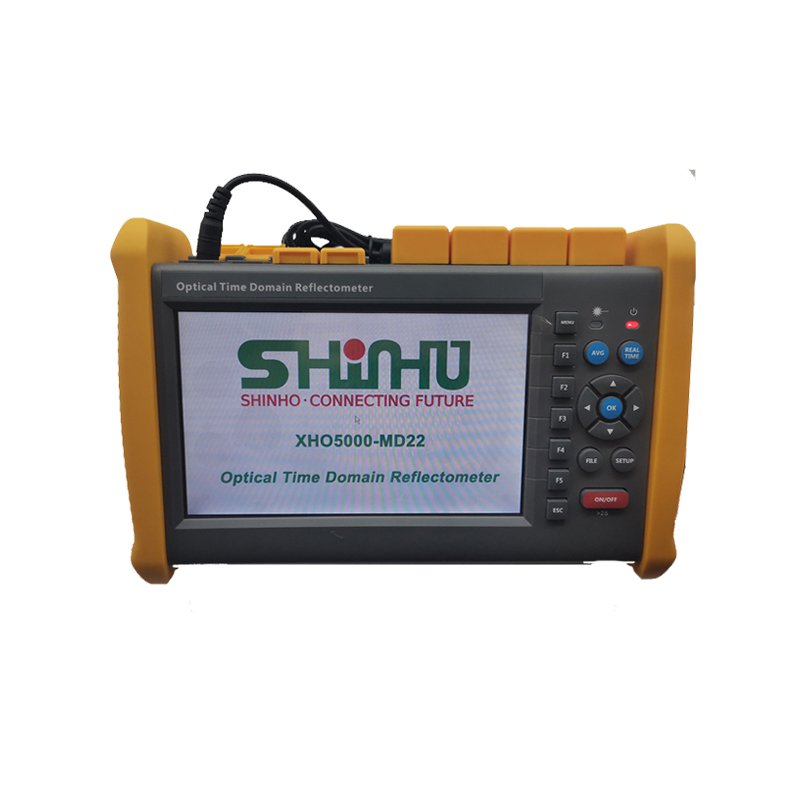

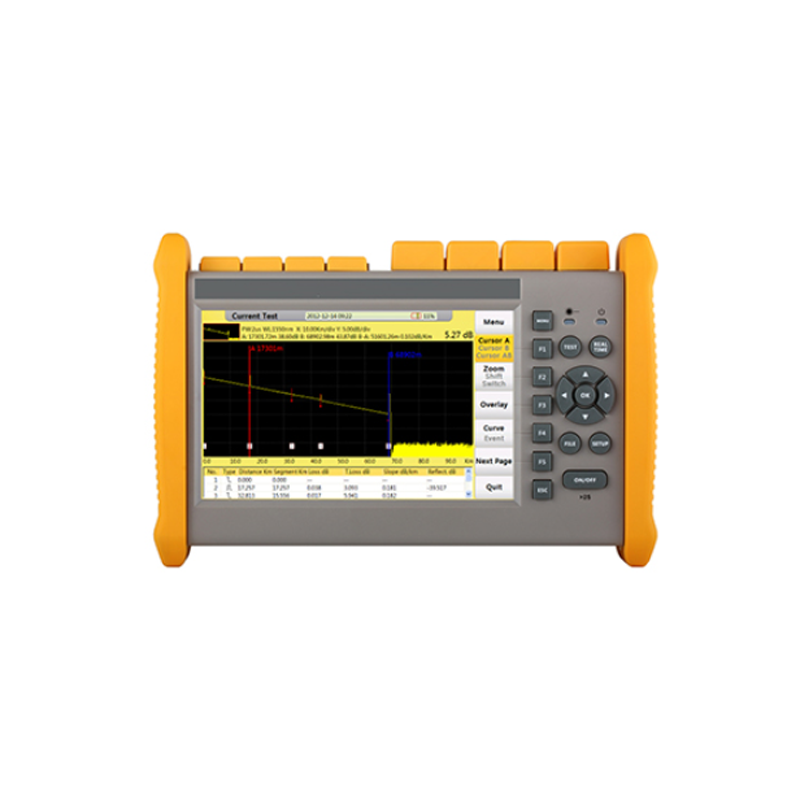

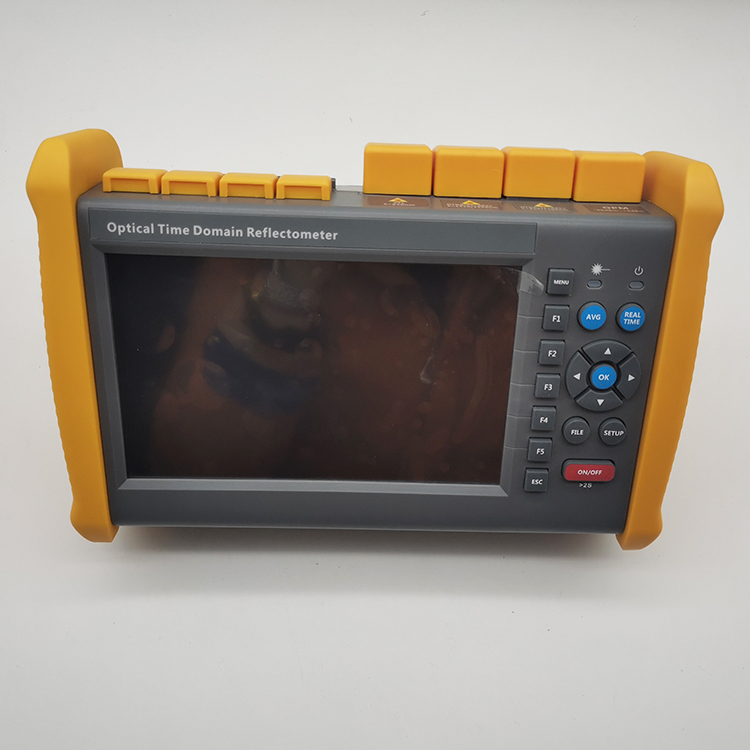

OTDR X-50 de mano


X-50 OTDR es fabricado con paciencia y cuidado, siguiendo las normas nacionales. estándares para combinar la rica experiencia y la tecnología moderna, sujeto a estrictas pruebas mecánicas, electrónicas y ópticas y garantía de calidad; en Por otro lado, el nuevo diseño hace que X-50 sea más inteligente y compacto y de múltiples fines. Si desea detectar la capa de enlace en la construcción e instalación de red óptica o proceder a un mantenimiento eficiente y resolución de problemas, X-50 puede ser su mejor asistente.

Caracteristicas

  • Diseño integrado, inteligente y resistente.
  • Nivel de protección IP65, exterior mejorado
  • Pantalla LCD antirreflejos de 7 pulgadas
  • El módulo de prueba en línea PON (1625 nm) es opcional
  • El módulo de prueba MMF (850 / 1300nm) es opcional
  • Admite visualización y entrada en varios idiomas

Aplicaciones

  • Prueba FTTX con redes PON
  • Prueba de red de CATV
  • Prueba de red de acceso
  • Prueba de red LAN
  • Pruebas de red de metro
  • Pruebas de laboratorio y fábrica.
  • Solución de problemas de fibra en vivo



Presupuesto


General presupuesto

Dimensión

253 × 168 × 73.6 mm
1,5 kg (batería incluida)

Monitor

TFT-LCD de 7 pulgadas con retroiluminación LED (la función de pantalla táctil es opcional)

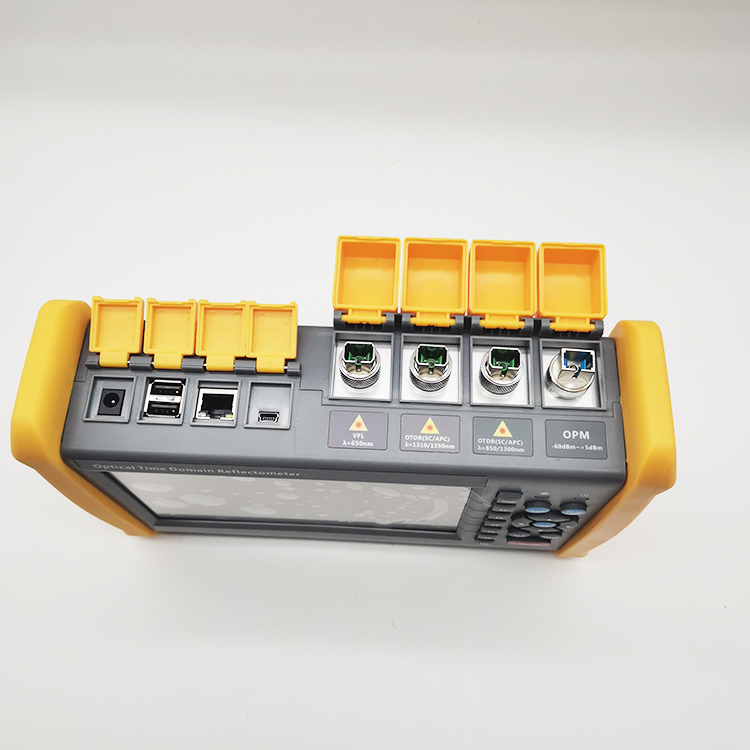

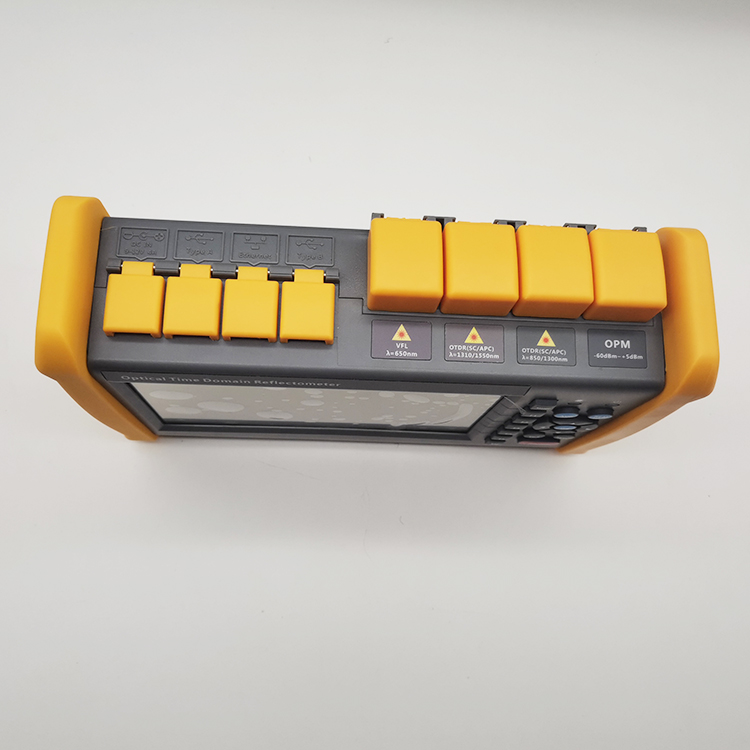

Interfaz

1 × puerto RJ45, 3 × puerto USB (USB 2.0, Tipo A USB × 2, Tipo B USB × 1)

Fuente de alimentación

10V (dc), 100V (ac) a 240V (ac), 50 ~ 60Hz

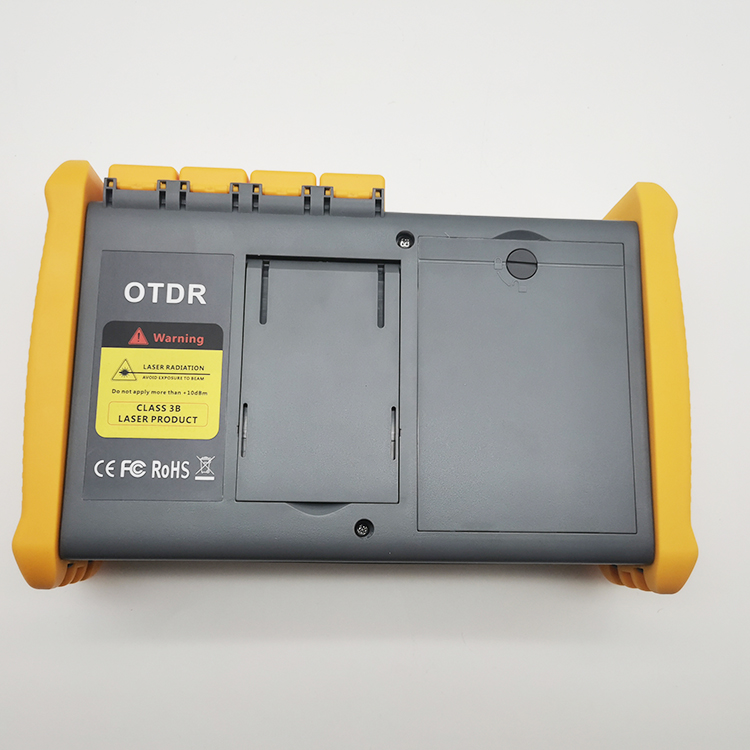

Batería

Batería de litio de 7.4V (dc) /4.4Ah (con certificación de tráfico aéreo)
Tiempo de funcionamiento: 12 horas [1], Telcordia GR-196-CORE
Tiempo de carga: & lt; 4 horas (apagado)

Ahorro de energía

Luz de fondo apagada: deshabilitar / 1 a 99 minutos
Apagado automático: deshabilitar / 1 a 99 minutos

Almacenamiento de datos

Memoria interna: 4 GB (aproximadamente 40,000 grupos de curvas)

Idioma

Seleccionable por el usuario (inglés, chino simplificado, chino tradicional, francés, coreano, ruso, español y portugués; contáctenos para conocer la disponibilidad de otros)

Ambiental

Condiciones

Temperatura y humedad de funcionamiento: -10   ~ + 50, ≤95% (sin condensación)
Temperatura y humedad de almacenamiento: -2   ~ + 70, ≤95% (sin condensación)
Prueba: IP65 (IEC60529)

Accesorios

Estándar: unidad principal, adaptador de corriente, batería de litio, adaptador FC, cable USB, guía del usuario, disco CD, estuche portátil
Opcional: adaptador SC / ST / LC, adaptador de fibra desnuda

Parámetro técnico

Tipo   [2]

Prueba de longitud de onda
(MM: ± 20nm, SM: ± 10nm)

Rango dinámico (dB) [3]

Evento / Atenuación Zona muerta (m) [4]

X-50-M21

850/1300

19/21

0.8 / 4

X-50-MD21

850/1300
1310/1550

19/21
35/33

0.8 / 4
1/4

X-50-MD22

850/1300
1310/1550

19/21
40/38

0.8 / 4
1/4

X-50-D26

1310/1550

26/24

0.8 / 4

X-50 -D32

1310/1550

32/30

0.8 / 4

X-50-D35

1310/1550

35/33

0.8 / 4

X-50-D40

1310/1550

40/38

1/4

X-50-D43

1310/1550

43/41

1/5

X-50-D45

1310/1550

45/43

1/5

X-50-T40F

1310/1550/1625

40/38/38

1/4

X-50-T43F

1310/1550/1625

43/41/41

1/5

X-50-T45F

1310/1550/1625

45/43/43

1/5

X-50-TC35F

1310/1550/1650

35/33/31

0.8 / 4

X-50-TP35

1310/1490/1550

35/33/33

0.8 / 4

Parámetro de prueba

Ancho de pulso

Modo único: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
Multimodo: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs

Distancia de prueba

Modo único: 100 m, 500 m, 2 km, 5 km, 10 km, 20 km, 40 km, 80km, 120km, 160km, 240km
Multimodo: 500 m, 2 km, 5 km, 10 km, 20 km, 40 km

Resolución de muestreo

Mínimo 5 cm

Punto de muestreo

Máximo 128,000 puntos

Linealidad

≤0.05dB / dB

indicación de escala

Eje X: 4m ~ 70m / div, eje Y: mínimo 0.09dB / div

Resolución de distancia

0.01m

Precisión de la distancia

± (1m + distancia de medición × 3 × 10-5 + resolución de muestreo) (excluyendo incertidumbre IOR)

Precisión de reflectancia

Modo único: ± 2dB, multimodo: ± 4dB

Configuración de IOR

1.4000 ~ 1.7000, 0.0001 paso

Unidades

Km, millas, pies

Formato de rastreo OTDR

Telcordia universal, SOR, número 2 (SR-4731)
OTDR: configuración automática o manual seleccionable por el usuario

Modos de prueba

Localizador visual de fallas: luz roja visible para identificación de fibra y resolución de problemas
Fuente de luz: Fuente de luz estabilizada (CW, 270Hz, 1kHz, salida de 2kHz)
Sonda de microscopio de campo

Análisis de eventos de fibra

-Eventos reflexivos y no reflexivos: 0.01 a 1.99dB (pasos de 0.01dB)
-Reflexivo: 0.01 a 32dB (pasos de 0.01dB)
-Fibra final / pausa: 3 a 20dB (pasos de 1dB)

Otras funciones

Barrido en tiempo real: 1Hz
Modos de promedio: temporizado (1 a 3600 segundos)
Detección de fibra en vivo: verifica la luz de comunicación de presencia en fibra óptica
Superposición de seguimiento y comparación

Módulo VFL (Visual Fault Locator, como función estándar):

Longitud de onda (± 20nm)

650nm

Poder

10mw, CLASE III B

Distancia

12km

Conector

FC / UPC

Modo de lanzamiento

CW / 2Hz

Módulo PM (medidor de potencia, como función opcional):

Rango de longitud de onda (± 20 nm)

800 ~ 1700nm

Longitud de onda calibrada

850/1300/1310/1490/1550/1625/1650 nm

Rango de prueba

Tipo A: -65 ~ + 5dBm (estándar); Tipo B: -40 ~ + 23dBm (opcional)

Resolución

0.01dB

Exactitud

± 0.35dB ± 1nW

Identificación de modulación

270 / 1k / 2kHz, Pinput≥-40dBm

Conector

FC / UPC

Módulo LS (fuente láser, como función opcional):

Longitud de onda de trabajo (± 20 nm)

1310/1550/1625 nm [5]

Potencia de salida

Ajustable -25 ~ 0dBm

Exactitud

± 0.5dB

Conector

FC / UPC

Módulo FM (Microscopio de fibra, como función opcional):

Aumento

400X

Resolución

1,0 µm

Vista del campo

0.40 × 0.31 mm

Almacenamiento / condiciones de trabajo

-18   ~ 35

Dimensión

235 × 95 × 30 mm

Sensor

1/3 de pulgada 2 millones de píxeles

Peso

150g

USB

1.1 / 2.0

Adaptador   [6]

SC-PC-F (para adaptador SC / PC)
FC-PC-F (para adaptador FC / PC)
LC-PC-F (para adaptador LC / PC)
2.5PC-M (para conector de 2.5 mm, SC / PC, FC / PC, ST / PC)

Notas:

1 Típico, retroiluminación apagada, barrido detenido a 25 grados, 12 horas típico prueba continua
2 Los modelos T40F / T43F / T45F están integrados con filtro óptico, lo que les permite pruebe la red PON en línea (utilizando una longitud de onda de 1625 nm) y no interrumpirá la señal de fibra
3 El rango dinámico se mide con el ancho de pulso máximo, el tiempo promedio es 3 minutos, SNR = 1; La diferencia de nivel entre el nivel de ruido RMS y el nivel donde se produce la dispersión posterior del extremo cercano.

La zona muerta de 4 eventos se mide con un ancho de pulso de 3ns; atenuación muerta La zona se mide con un ancho de pulso de 5 ns.

5 5 La fuente láser de 1310/1550 nm usa el puerto OTDR1, y 1625 nm o 850/1300 nm usa el puerto OTDR2.
6 Para más adaptadores, contáctenos.



solicite una cotización gratis

ahora los productos y servicios de Shinho se aplican ampliamente a la ingeniería de comunicaciones, redes domésticas, producción de dispositivos ópticos, investigación científica, etc. Se exportan a Europa, Norteamérica, África, Sudamérica y otros países asiáticos. Cualquier consulta, no dude en contactar con nosotros!

Relacionados con el producto
otdr
mano monomodo multimodo otdr x60

Capaz de satisfacer las necesidades de prueba FTTx. Se pueden elegir varias longitudes de onda. Pantalla táctil grande + teclas de acceso directo, fácil de operar Diseño de carcasa sólida, a prueba de polvo y golpes.

kit de herramientas de empalme de fusión de fibra óptica
cable de lanzamiento otdr (500m / 1km / 2km / 3km / 5km)

Solía ​​ocupar OTDR "Zonas muertas" Cables de lanzamiento de fibra blindada de alta calidad. METRO ake actividad de instaladores más cómoda y práctica

Handheld OTDR X70

Large touch screen + shortcut keys, easy to operate. Large-capacity polymer lithium battery, with super long working hours. Intelligent testing, simple use, powerful function. Media of Memory card and SD card, with super large storage capacity of traces. Able to meet FTTx testing needs. Several wavelengths can be chosen. Solid casing design, dustproof and shockproof.

otdr

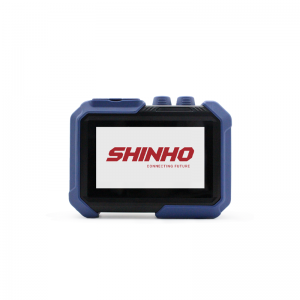

mini otdr reflectómetro de dominio de tiempo óptico x30
