OTDR portátil X70

Pantalla táctil grande + teclas de acceso directo, fácil de operar.
Batería de polímero de litio de gran capacidad, con jornadas de trabajo súper largas.
Pruebas inteligentes, uso sencillo, función potente.
Medios de tarjeta de memoria y tarjeta SD, con gran capacidad de almacenamiento de rastros.
Capaz de satisfacer las necesidades de pruebas FTTx.
Se pueden elegir varias longitudes de onda.
Diseño de carcasa sólida, a prueba de polvo y golpes.




  • Artículo No.:

    X-70
  • Origen del producto:

    CHINA
  • Color:

    Blue
  • Puerto de embarque:

    Shanghai/Shenzhen/Guangzhou
  • Plazo de ejecución:

    3 working days
Detalles del producto

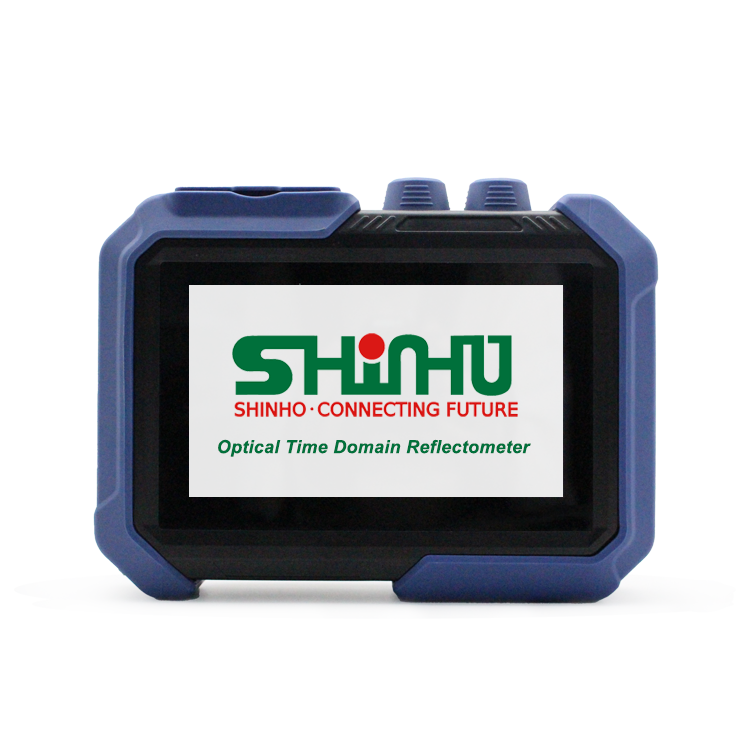

OTDR de palma X-70


Palm OTDR X-70 es un OTDR muy confiable y de buen rendimiento, puede medir con precisión la longitud de la fibra óptica, la atenuación de la transmisión de la fibra óptica, la atenuación del empalme y la ubicación de la falla, etc. Es ampliamente utilizado en el mantenimiento, construcción y monitoreo de líneas de cable.

Características


  • Pruebas de larga distancia.
  • Se pueden elegir varias longitudes de onda.

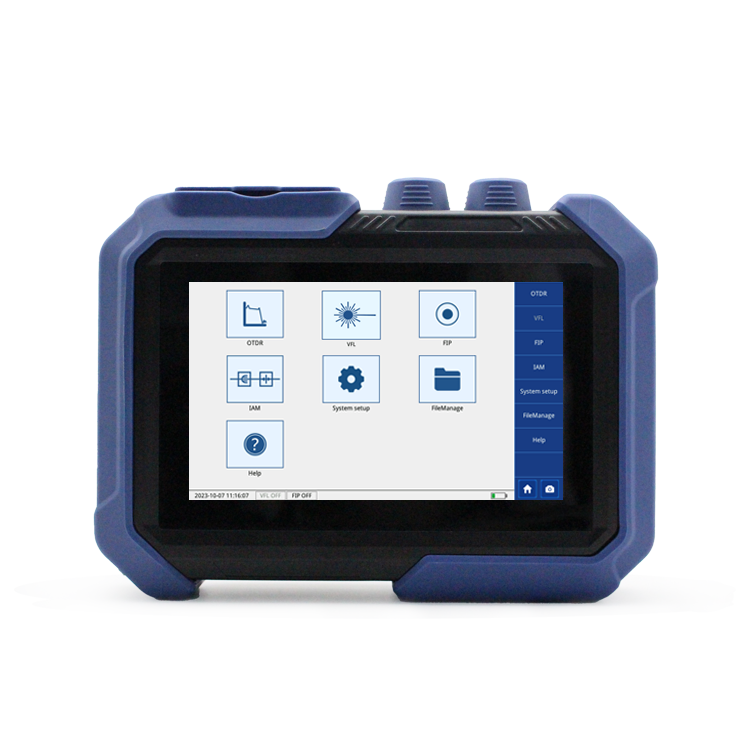

  • Pantalla táctil grande + teclas de acceso directo, fácil de operar
  • Batería de litio de gran capacidad con jornadas de trabajo muy largas
  • Tarjeta de memoria y tarjeta SD, gran almacenamiento de huellas.
  • Diseño de bolsa de transporte protectora
  • Integrado Orientación de falla visible VFL, 650 nm, distancia máxima de prueba 3 KM
  • Pruebas inteligentes, uso sencillo, función potente




Especificaciones

Dimensión /Pantalla

234 (H)× 65 (W)× 177 (D)mm / pantalla táctil de 7 " 1024*600

Peso

1, 3 kilogramos

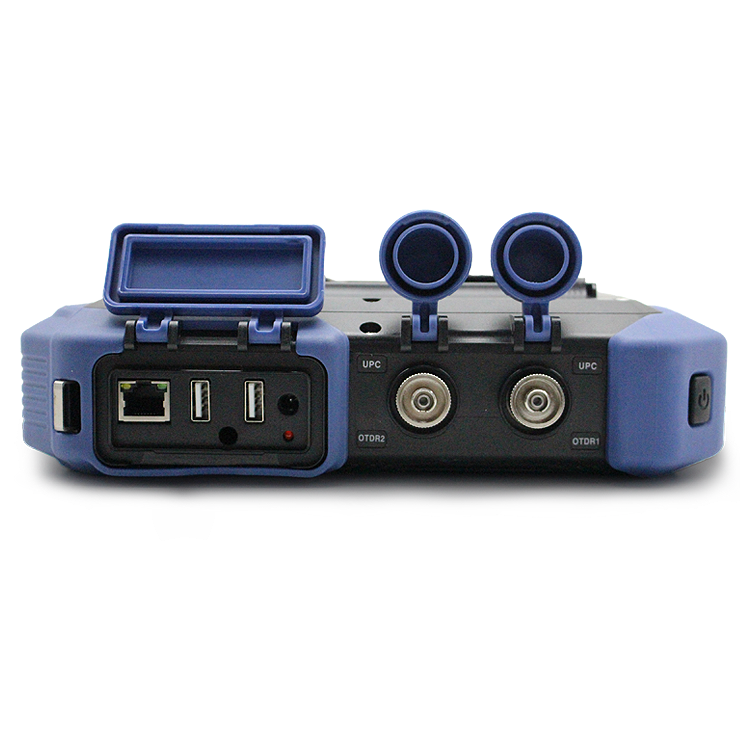

Interfaz óptica

FC/UPC (PC y APC están disponibles )

 Temperatura

Temperatura de funcionamiento -10 ℃  a 50 ℃ , Temperatura de memoria -40 ℃  a 70 ℃

Humedad relativa​

0% a 95% (sin condensación)

Fuente de alimentación

Batería de Litio; duración del trabajo continuo ≥ 24  horas

Almacenamiento  de raza T

Memoria interna 16G, > 20000 piezas

Interfaz de datos

interfaz USB

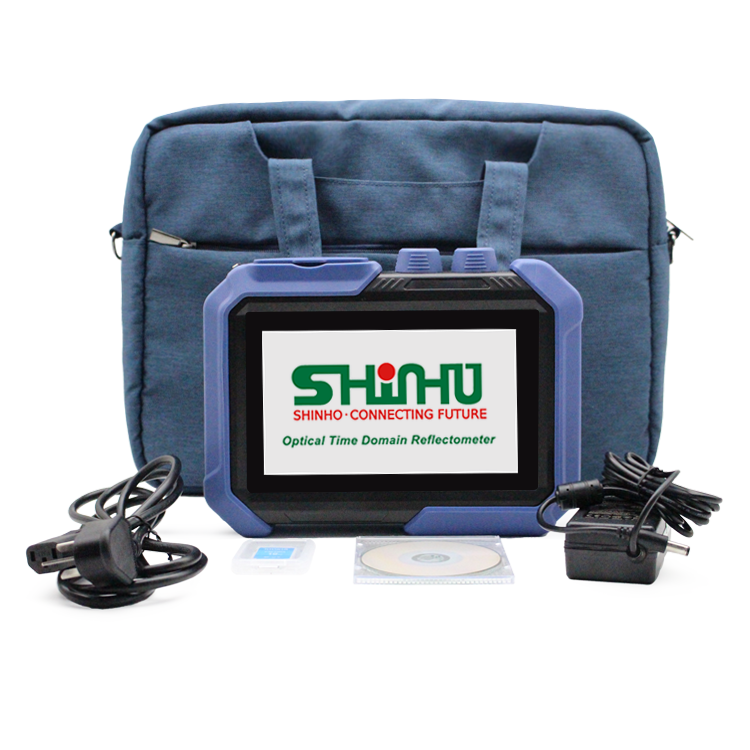

Paquete

OTDR, adaptador de corriente, cable de alimentación, correa, manual del usuario , tarjeta SD, lápiz táctil, bolsa de transporte

Número de modelo

X-70-D36

X-70-D45

X-70-T40

X-70-T45

X70-TP40

X-70-MD20

Longitud de onda (nm)

1310/1550

1310/1550

1310/1550/1625

1310/1550/1625

1310/1490/1550

850/1300

/1310/1550

 Rango dinámico (dB)

36/34

45/44

40/38/38

45/44/44

40/38/38

20/18/32/30

Ancho de pulso (ns)

5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480

20 a 20480

Evento B lind Z uno (m) 3

1 metro

3,5 m/2,5

Atenuación B lind Z uno (m) 3

4m

15m/13

Linealidad (dB/dB)

±0,05dB/dB

 Umbral de pérdida (dB)

0,05

R atio de resolución de muestreo (m)

0,125 a 8

Duración (es) típica de actualización en tiempo real

1

Relación de resolución de pérdidas (dB)

0,01

Punto de muestreo

64K

Distancia Incertidumbre (m)

±(1 m + 5×10-5× distancia + intervalo de muestreo)

Distancia S frente (km)

0,3 a 200

Duración de la medición

Definido por el usuario; 5 segundos, 10 segundos, 15 segundos, 30 segundos, 1 min, 2 min y 3 min.





accesorios estandar

NO. ARTÍCULO
1 Estuche de transporte
2 Adaptador de corriente
3 Cable de alimentación
4 Correa
5 Manual (CD)


Por qué elegirnos

1.  Calidad confiable del producto

1) Fábrica con sistema de gestión de calidad ISO9001:2015.

2) Estricto proceso de control de calidad desde los materiales hasta los productos terminados y el paquete.

3) 100% de prueba y verificación del rendimiento de los productos y del paquete antes de la entrega.


2.  Servicio postventa satisfactorio

1)  Soporte técnico de por vida.  Cualquier problema durante el uso, le ofreceremos orientación para resolver el problema.

2) Comentarios rápidos. Por lo general, los clientes pueden recibir nuestra respuesta dentro de 1 hora, lo último no será más de 10 horas.

3) Período de garantía de 24 meses. Dentro del período de garantía, todas las reparaciones y reemplazos son gratuitos.

4) Costo razonable de reparación y reemplazo.  Según nuestra experiencia, la mayoría de los problemas se pueden resolver mediante el funcionamiento del menú de la máquina a través de nuestra guía remota; no es necesario repararlos ni reemplazarlos.


3.  Líder tecnológico de la industria

1)  Más de 20 años de experiencia en el campo. Siga desarrollando y actualizando nuevas tecnologías.

2) La última tecnología de alineación de núcleo a núcleo de fibra,  diseño estándar industrial de alto nivel.

3) Los diferentes tipos de empalmadores por fusión cubren todas las aplicaciones de empalme de fibra.


4.  Fuerte capacidad de producción

1) Cada año se producen más de 10.000 unidades de máquinas.

2) Suministrar productos a más de 50 países y zonas del mundo.

3) OEM/ODM está disponible.


¡Esperamos sinceramente construir una relación comercial con usted!
