Comprensión rápida de los conceptos básicos

OM1, OM2 y OM3: Estos son estándares de calidad de fibra óptica definidos por la Organización Internacional de Normalización/Comisión Electrotécnica Internacional (ISO/IEC 11801) y la TIA (Asociación de la Industria de las Telecomunicaciones). "OM" significa "Óptico Multimodo". Un número más alto indica un mejor rendimiento y admite mayores velocidades de transmisión.

G.651: Esta es la designación estándar para "50/125 μ Fibra multimodo "m" establecida por la Unión Internacional de Telecomunicaciones (UIT-T). Puede considerarse un término genérico o predecesor de OM1, OM2, OM3 y otras fibras dentro de otro sistema de estandarización.

Análisis detallado de las diferencias

1. Fibra OM1 (grado ISO/IEC)

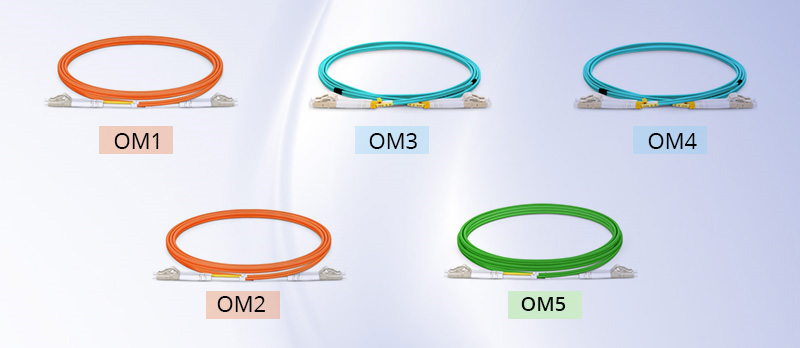

Aspecto: El diámetro del núcleo es de 62,5 μ m, el diámetro del revestimiento es de 125 μ m. La chaqueta exterior suele ser de color naranja.

Fuente de luz y ancho de banda: Diseñado originalmente para fuentes de luz LED (diodo emisor de luz). Su ancho de banda modal es relativamente bajo (típicamente 200 MHz). · km a 850 millas náuticas).

Aplicación: Se utiliza principalmente en redes antiguas de baja velocidad, como Ethernet de 100M (100BASE-FX) y Token Ring.

Estado actual: Este producto está obsoleto y prácticamente ya no se utiliza en nuevas implementaciones.

2. Fibra OM2 (grado ISO/IEC)

Apariencia: El diámetro del núcleo es de 50 μ m, el diámetro del revestimiento es de 125 μ m. La chaqueta exterior suele ser de color naranja.

Fuente de luz y ancho de banda: Diseñado principalmente para fuentes de luz LED, en comparación con el OM1, tiene un ancho de banda optimizado (ancho de banda modal de hasta 500 MHz). · km a 850 millas náuticas).

Aplicación: Admite Gigabit Ethernet (1000BASE-SX), pero con distancias de transmisión más cortas (hasta aproximadamente 550 metros).

Estado actual: Esta fibra está siendo reemplazada gradualmente por fibras de mayor calidad y su uso está disminuyendo.

3. Fibra OM3 (grado ISO/IEC) - Fibra multimodo optimizada para láser (LOMMF)

Apariencia: El diámetro del núcleo es de 50 μ m. Para distinguirlo, normalmente utiliza una chaqueta exterior de color aguamarina.

Tecnología clave: ¡Esta es la diferencia fundamental! La fibra OM3 está diseñada y optimizada específicamente para soportar fuentes láser VCSEL (láser de emisión superficial de cavidad vertical). Al mejorar el perfil del índice de refracción de la fibra, aumenta significativamente el ancho de banda en la ventana de 850 nm (alcanzando típicamente un ancho de banda modal efectivo (EMB) de hasta 2000 MHz/km).

Aplicaciones: Se utiliza principalmente para Ethernet de 10 Gigabit (10GBASE-SR). Mediante fibra OM3, las distancias de transmisión de red de 10G pueden alcanzar hasta 300 metros. Además, es compatible con redes Gigabit y de 100M.

Relación con G.651: OM3 es un 50/125 mejorado. μ Fibra de 1 m con un rendimiento que supera con creces los requisitos de las normas G.651 anteriores.

4. Fibra G.651 (Recomendación de la UIT-T)

Definición: ITU-T G.651 es la especificación general para "50/125 μ fibra multimodo de modo de gradiente m," que se definió anteriormente. Cubre principalmente características similares a OM1 (62,5/125 μ m) y OM2 (50/125 μ m) fibras.

Clasificación: La norma G.651 cuenta con clasificaciones más detalladas (como la G.651.1), pero en términos generales, las fibras OM1 y OM2 pueden considerarse productos específicos que cumplen con la especificación G.651.

Punto clave: G.651 en sí mismo no es directamente equivalente a OM3. OM3 es una nueva generación de 50/125 μ La fibra m presenta un rendimiento significativamente mejorado y sus estándares superan con creces la definición original G.651. Posteriormente, la UIT-T publicó especificaciones de nivel superior correspondientes a OM3/OM4 (como las versiones posteriores de G.651.1).

Mantenimiento de sistemas heredados: Si encuentra fibra con una cubierta naranja, probablemente sea OM1 u OM2. Tenga en cuenta que estas fibras no admiten la transmisión de 10 GbE a larga distancia.

Cuando vea G.651: puede entenderse que se refiere a fibra multimodo con un rendimiento similar al de OM2 o anterior, pero que carece de las características de alto ancho de banda de OM3 y posteriores.

En pocas palabras, la transición de OM1 a OM3 (y luego a OM4/OM5) es un proceso evolutivo de mejoras continuas en el rendimiento para satisfacer las demandas de las redes de mayor velocidad. G.651 es un nombre de estándar más amplio y antiguo que generalmente corresponde a las calidades de fibra OM2 y anteriores.
