Cómo funciona la cortadora de fibra óptica Shinho LDC100

2025-08-22

En las comunicaciones ópticas modernas, los láseres de fibra, los sensores y otros campos, la calidad de la preparación de los extremos de la fibra determina directamente el rendimiento del equipo. Las cortadoras de fibra de gran diámetro, herramientas de precisión diseñadas específicamente para procesar fibras ópticas de gran diámetro, son indispensables en la industria de la fibra óptica gracias a su principio de funcionamiento único y su amplia gama de aplicaciones.

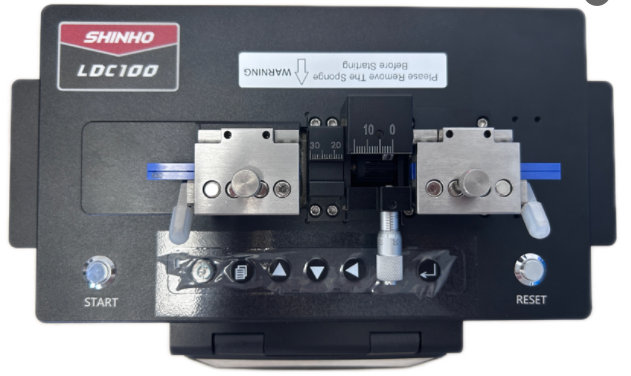

El Shinho LDC100 cortadora de fibra de gran diámetro Es un dispositivo diseñado específicamente para preparar extremos de fibra óptica con diámetros de revestimiento que van desde 80 a 1250 micras.

El principio de corte de las cortadoras de fibra de núcleo grande se basa en una combinación de tecnología de "estiramiento + grabado". Consigue un corte limpio de la fibra mediante la coordinación precisa de tres elementos clave:

1. Control de la fuerza de tracción

Durante el clivaje, se aplica primero una fuerza de tracción específica (ajustada al diámetro del revestimiento de la fibra). A continuación, la cuchilla de diamante se acerca a la fibra con precisión micrométrica. Bajo esta fuerza de tracción, la fibra se corta, obteniendo una sección transversal lisa.¹

Controlar la fuerza de tracción es crucial: una fuerza de tracción excesiva provocará rayones visibles en el extremo de la fibra, mientras que una fuerza de tracción demasiado baja impedirá que la fibra se corte y dañará gravemente el filo de la cuchilla.1

2. Hoja de diamante

Las hojas de diamante (comúnmente conocidas como discos de diamante) son un componente esencial en el proceso de corte. Su dureza Mohs alcanza 10, superando ampliamente el valor aproximado de 7 de la fibra óptica.

Las cuchillas pueden dejar rayones extremadamente finos (menos de 1 μm) en la superficie de la fibra óptica, lo cual es esencial para un corte limpio. Los ángulos del filo de la cuchilla suelen variar, por ejemplo, 40°. °, 50° y 60°. Experimentos han demostrado que un ángulo de 60° proporciona el mejor equilibrio entre rendimiento de corte y vida útil de la hoja.

3. Control de pasos de precisión

El control de pasos de corte es la base técnica para un corte preciso. Para fibra óptica con un diámetro de 220 Revestimiento de μm, la precisión del paso de la cuchilla debe ser inferior a 1 μm.

Las cuchillas funcionan en un modo preciso de "100 pasos hacia adelante, 99 pasos hacia atrás", lo que garantiza un raspado preciso de la fibra al entrar en contacto.
